ข้อต่อขยายแบบ Double Flange Limited

ข้อต่อขยายแบบจำกัดหน้าแปลนคู่จาก FYL ได้รับการออกแบบมาสำหรับระบบท่อแรงดันสูงและอุณหภูมิสูง ซึ่งเกี่ยวข้องกับการสั่นสะเทือน การขยายตัวทางความร้อน และการเคลื่อนตัวตามแนวแกน ในฐานะผู้ผลิต ซัพพลายเออร์ และโรงงานในจีนที่เชื่อถือได้ FYL รับประกันว่า Double Flange Limited Expansion Joint ทุกตัวตรงตามมาตรฐานคุณภาพที่เข้มงวด รองรับการปรับแต่ง OEM และปรับปรุงความเสถียรและความปลอดภัยของระบบ

ส่งคำถาม

รายละเอียดสินค้า

ที่ FYL เรามุ่งเน้นไปที่โซลูชันการวางท่อที่สร้างสมดุลระหว่างความยืดหยุ่นและความปลอดภัย ที่ข้อต่อขยายแบบ Double Flange Limitedได้รับการออกแบบมาเพื่อดูดซับการขยายตัวทางความร้อน ลดการสั่นสะเทือน และจำกัดการเคลื่อนที่ตามแนวแกนในท่อ โรงงานของเรานำเสนอการออกแบบที่กำหนดเองและบริการ OEM เพื่อตอบสนองความต้องการเฉพาะของโครงการ ช่วยให้มั่นใจได้ถึงอายุการใช้งานที่ยืนยาวและประสิทธิภาพการดำเนินงานสำหรับระบบท่อใดๆ

โครงสร้างและหลักการทำงาน

โครงสร้างหลัก

การเชื่อมต่อหน้าแปลนแบบปลายคู่
ตัวชดเชยลูกฟูกโลหะหรือยาง
ลิมิตโบลต์หรือราวยึด
ระบบซีล
ชั้นป้องกันการกัดกร่อน

หลักการทำงาน

ในระหว่างการทำงาน ท่อจะพบกับการขยายตัวเนื่องจากความร้อน การหดตัว และการสั่นสะเทือนทางกล โครงสร้างลูกฟูกดูดซับการเคลื่อนที่ในแนวแกน ด้านข้าง และเชิงมุม ขณะที่ลิมิตโบลต์จะควบคุมการเคลื่อนที่สูงสุด กลไกคู่นี้ป้องกันความเสียหายของท่อและรับประกันความปลอดภัยในการปฏิบัติงาน

ข้อดีทางเทคนิค

ฟังก์ชั่นคู่:รวมการชดเชยการกระจัดและข้อจำกัดด้านความปลอดภัยไว้ในหน่วยเดียว เหมาะสำหรับระบบท่อที่สำคัญ
ความเสถียรของระบบ:ลดแรงสั่นสะเทือนและแรงกระแทก ปกป้องปั๊ม วาล์ว และอุปกรณ์ต่อพ่วง
ติดตั้งง่าย:การออกแบบหน้าแปลนมาตรฐานเพื่อให้เข้ากันได้กับระบบท่อหลายระบบ
อายุการใช้งานที่ยาวนานขึ้น:โครงสร้างการจำกัดที่ได้รับการปรับปรุงให้เหมาะสมจะช่วยลดความเหนื่อยล้าและความเสียหายที่อาจเกิดขึ้น
OEM และการปรับแต่ง:สามารถออกแบบได้ตามข้อกำหนดด้านความดัน อุณหภูมิ ตัวกลาง และการเคลื่อนที่

วัสดุและความทนทาน

ที่ข้อต่อขยายแบบ Double Flange Limitedใช้โลหะที่มีความแข็งแรงสูงหรือยางทนอุณหภูมิรวมกับการเคลือบป้องกันการกัดกร่อน โดยจะรักษาประสิทธิภาพที่มั่นคงและอายุการใช้งานที่ยาวนานในอุตสาหกรรมเคมี อาหาร เทศบาล ไฟฟ้า และปิโตรเลียม

พื้นที่ใช้งาน

ผลิตภัณฑ์นี้ใช้กันอย่างแพร่หลายใน:

โรงอนุรักษ์น้ำและบำบัดน้ำเสีย
ระบบท่อเคมีและปิโตรเคมี
ท่ออุตสาหกรรมอาหารและเครื่องดื่ม
ท่อประปาและท่อก่อสร้างในเมือง
ระบบจ่ายไฟและความร้อน
ท่อส่งน้ำมันและก๊าซอุตสาหกรรม

ผลการดำเนินงานของตลาด

เอฟวายแอลข้อต่อขยายแบบ Double Flange Limitedได้ถูกส่งออกไปยังยุโรป อเมริกา ตะวันออกกลาง และเอเชียตะวันออกเฉียงใต้ ลูกค้ารายงานประสิทธิภาพที่มั่นคงภายใต้สภาวะแรงดันสูง อุณหภูมิสูง และการสั่นสะเทือน การติดตั้งง่าย และอายุการใช้งานท่อและอุปกรณ์ที่ยาวนานขึ้น

กรณีลูกค้า

1. โครงการปิโตรเคมีตะวันออกกลาง

โรงงานปิโตรเคมีขนาดใหญ่เปลี่ยนการเชื่อมต่อท่อเก่าด้วย FYL Double Flange Limited Expansion Joints ซึ่งช่วยแก้ปัญหาการขยายตัวเนื่องจากความร้อนในระยะยาวและลดความถี่ในการบำรุงรักษา

2. โรงบำบัดน้ำเสียเทศบาลยุโรป

ในโครงการบำบัดน้ำเสียในเมืองในยุโรป ผลิตภัณฑ์ของเราถูกนำมาใช้ในท่อแรงดันสูง การออกแบบจำกัดแบบกำหนดเองช่วยลดการสั่นสะเทือนและเสียงรบกวนได้อย่างมีประสิทธิภาพ ช่วยให้มั่นใจได้ถึงความเสถียรของระบบ

3. โรงงานแปรรูปอาหารเอเชีย

บริษัทแปรรูปอาหารในเอเชียใช้ข้อต่อขยาย FYL Double Flange Limited สำหรับท่อส่งที่มีอุณหภูมิสูงและมีสุขอนามัยสูง โดยรักษาการเชื่อมต่อที่มั่นคงภายใต้เงื่อนไขการปฏิบัติงานที่เข้มงวด

บริการของเรา

การสนับสนุนก่อนการขาย:การให้คำปรึกษาออนไลน์ทุกวันตลอด 24 ชั่วโมง การเสนอราคาด่วน คำแนะนำทางเทคนิค และโซลูชันการออกแบบที่ปรับแต่งตามความต้องการของลูกค้า
การติดตามผลการผลิต:อัพเดทความคืบหน้าการผลิตเป็นประจำเพื่อให้แน่ใจว่ามีการส่งมอบตรงเวลา
การสนับสนุนหลังการขาย:คำแนะนำในการติดตั้งและการแก้ปัญหาเพื่อการทำงานที่ราบรื่น

เหตุใดจึงเลือก FYL

การเลือก FYL หมายถึงการได้รับมากกว่าข้อต่อขยายแบบ Double Flange Limited. ทีมงานออกแบบและการผลิตมืออาชีพของเรามอบโซลูชั่นที่ปรับแต่งมาโดยเฉพาะเพื่อให้มั่นใจว่าสามารถใช้งานร่วมกับระบบท่อของคุณได้อย่างสมบูรณ์แบบ เรามุ่งมั่นที่จะนำเสนอผลิตภัณฑ์ที่เชื่อถือได้และการสนับสนุนที่ครอบคลุมสำหรับโครงการต่างๆ ทั่วโลก

Double Flange Limited Expansion Joint

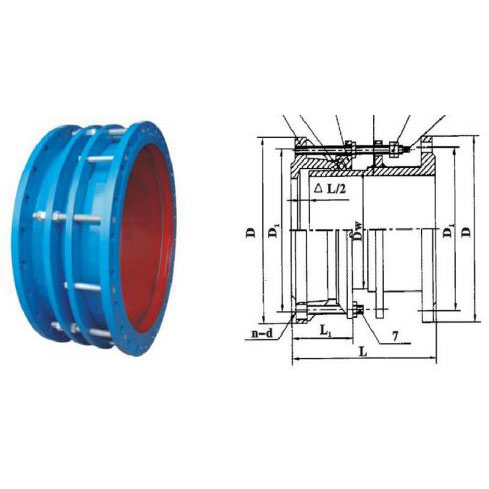

ตารางวันที่ติดตั้ง

เส้นผ่านศูนย์กลางที่กำหนด	เส้นผ่านศูนย์กลางท่อ	ขนาด		ปริมาณการยืด	ขนาดข้อต่อหน้าแปลน
เส้นผ่านศูนย์กลางที่กำหนด	เส้นผ่านศูนย์กลางท่อ	L	L1		0.6MPa			1.0MPa
ดีเอ็น	ดีเอ็น	L	L1		D	D1	ไม่-d.	D	D1	ไม่-d.
65	76	340	105	50	160	130	4-φ14	185	145	4-φ18
80	89				190	150	4-φ18	200	160	8-φ18
100	108				210	170		220	180
100	114				210	170		220	180
125	133				240	200	8-φ18	250	210
125	140				240	200		250	210
150	159				265	225		285	240	8-φ22
150	168				265	225		285	240
200	219				320	280		340	295
250	273				375	335	12-φ18	395	350	12-φ22
300	325	370	130	65	440	395	12-φ22	445	400	12-φ22
350	377				490	445	12-φ22	505	460	16-φ22
400	426				540	495	16-φ22	565	515	16-φ26
450	480				595	550	16-φ22	615	565	20-φ26
500	530				645	600	20-φ22	670	620	20-φ26
600	630				755	705	20-φ26	780	725	20-φ30
700	720				860	810	24-φ26	895	840	24-φ30
800	820	600	220	130	975	920	24-φ30	1015	950	24-φ33
900	920				1075	1020	24-φ30	1115	1015	28-φ33
1000	1020				1175	1120	28-φ30	1230	1160	28-φ36
1200	1220				1405	1340	32-φ33	1455	1380	32-φ40
1400	1420	640			1630	1560	36-φ36	1675	1590	36-φ42
1500	1520				1730	1660	36-φ36	-	-	-
1600	1620				1830	1760	40-φ36	1915	1820	40-φ48
1800	1820				2045	1970	44-φ40	2115	2020	44-φ48
2000	2020				2265	2180	48-φ42	2325	2230	48-φ48
2200	2220				2475	2390	52-φ42	2550	2440	52-φ56
2400	2420				2685	2600	56-φ42	2760	2650	56-φ56
2600	2620	710	240	150	2905	2810	60-φ48	2960	2850	60-φ56
2800	2820				3115	3020	64-φ48	3180	3070	64-φ56
3000	3020				3315	3220	68-φ48	3405	3290	68-φ60
3200	3220				3525	3430	72-φ48
3400	3420				3735	3640	76-φ48
3600	3620				3970	3860	80-φ56
