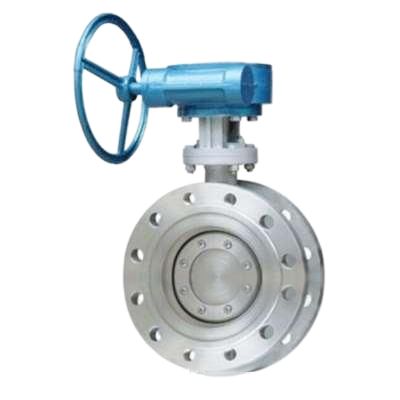

วิธีวัดวาล์วผีเสื้อ

วาล์วผีเสื้อมีการใช้กันอย่างแพร่หลายในการใช้งานอุตสาหกรรมและในประเทศเพื่อควบคุมการไหลของของไหล การวัดวาล์วผีเสื้ออย่างถูกต้องเป็นสิ่งสำคัญสำหรับการสร้างการติดตั้งที่เหมาะสมความเข้ากันได้กับระบบท่อและประสิทธิภาพที่ดีที่สุด นี่คือคำแนะนำทีละขั้นตอนสำหรับการวัดวาล์วผีเสื้อ:

1. เข้าใจส่วนประกอบที่จะวัด

ก่อนที่จะทำการวัดทำความคุ้นเคยกับส่วนของวาล์วผีเสื้อที่ต้องใช้มิติ:

- Body Valve: ตัวเรือนหลักที่มีแผ่นดิสก์และที่นั่ง

- แผ่นดิสก์: แผ่นวงกลมที่หมุนเพื่อควบคุมการไหลของของไหล

- ที่นั่ง: พื้นผิวการปิดผนึกระหว่างแผ่นดิสก์และร่างกายวาล์ว

- ลำต้น: เพลาเชื่อมต่อกับแผ่นดิสก์ซึ่งถ่ายโอนการเคลื่อนไหวจากแอคทูเอเตอร์

- หน้าแปลน: จุดเชื่อมต่อระหว่างวาล์วและไปป์ไลน์

2. เครื่องมือที่คุณต้องการ

- วัดเทปหรือคาลิปเปอร์

- ข้อมูลจำเพาะหรือข้อมูลอ้างอิง

- มาตรวัดขนาดท่อ (ไม่บังคับ)

3. ขั้นตอนในการวัดกวาล์วผีเสื้อ

a) กำหนดขนาดวาล์ว

- เส้นผ่านศูนย์กลางเล็กน้อย (DN): วัดเส้นผ่านศูนย์กลางด้านในของท่อวาล์วจะถูกติดตั้งขนาดของวาล์วควรตรงกับเส้นผ่านศูนย์กลางเล็กน้อยของท่อ

- วาล์วเจาะ: วัดเส้นผ่านศูนย์กลางภายในของวาล์วเมื่อเปิดอย่างเต็มที่เพื่อให้แน่ใจว่าจะตรงกับท่อเจาะท่อ

b) วัดระยะทางแบบตัวต่อตัว

-ระยะทางแบบตัวต่อตัว: วัดระยะห่างระหว่างหน้าแปลนทั้งสอง (หรือปลาย) ของร่างกายวาล์ว สิ่งนี้มีความสำคัญอย่างยิ่งต่อการทำให้มั่นใจว่าวาล์วพอดีภายในระบบท่อ

c) วัดขนาดของหน้าแปลน

- วัดเส้นผ่านศูนย์กลางด้านนอก (OD) ของหน้าแปลน

- ตรวจสอบเส้นผ่านศูนย์กลางวงกลมสลักเกลียว (BCD): เส้นผ่านศูนย์กลางของวงกลมที่เกิดขึ้นจากจุดกึ่งกลางของรูสลัก

- นับและวัดรูโบลต์: ตรวจสอบจำนวนหลุมและเส้นผ่านศูนย์กลาง

d) วัดแผ่นดิสก์วาล์ว

- วัดเส้นผ่านศูนย์กลางของแผ่นดิสก์วาล์ว ตรวจสอบให้แน่ใจว่าไม่รบกวนเส้นผ่านศูนย์กลางภายในของท่อหรืออุปกรณ์เมื่อเปิดอย่างเต็มที่

e) ตรวจสอบความยาวและเส้นผ่านศูนย์กลางของลำต้น

- วัดความยาวของก้านวาล์วเพื่อยืนยันว่าเหมาะกับแอคชูเอเตอร์หรือข้อกำหนดของคุณ

- วัดเส้นผ่านศูนย์กลางลำต้นเพื่อให้แน่ใจว่าเข้ากันได้กับแอคทูเอเตอร์หรือตัวดำเนินการด้วยตนเอง

f) ตรวจสอบการกวาดล้าง

- จัดการหรือกวาดล้างแอคชูเอเตอร์: หากวาล์วใช้คันโยกหรือแอคทูเอเตอร์ให้วัดระยะห่างที่จำเป็นรอบ ๆ ลำต้นเพื่อใช้งานได้อย่างอิสระ

4. ข้อควรพิจารณาที่สำคัญ

a) มาตรฐานและข้อกำหนด

วาล์วผีเสื้อผลิตขึ้นตามมาตรฐานเฉพาะเช่น Ansi, Din หรือ JIS ตรวจสอบให้แน่ใจว่าการวัดเป็นไปตามมาตรฐานที่เกี่ยวข้องกับภูมิภาคหรือแอปพลิเคชันของคุณ

b) คะแนนความดัน

ตรวจสอบระดับความดันของวาล์ว (เช่น PN10, PN16) เพื่อให้แน่ใจว่าเป็นไปตามข้อกำหนดความดันในการทำงานของระบบ

c) ความเข้ากันได้ของวัสดุ

ในขณะที่ไม่ใช่การวัดโดยตรงให้แน่ใจว่าวัสดุวาล์ว (เช่นสแตนเลสเหล็กกล้าเหนียว) เข้ากันได้กับของเหลวที่ถูกจัดการเป็นสิ่งสำคัญ

d) การตรวจสอบที่นั่งและตราประทับ

ตรวจสอบขนาดของวาล์วและพื้นผิวการปิดผนึกสำหรับการสึกหรอหรือความเสียหาย ตรวจสอบให้แน่ใจว่าเส้นผ่านศูนย์กลางที่นั่งตรงกับขนาดของแผ่นดิสก์สำหรับซีลที่เหมาะสม

5. การใช้แผ่นข้อมูลผู้ผลิต

วาล์วผีเสื้อจำนวนมากมาพร้อมกับข้อมูลทางเทคนิคโดยละเอียด ตรวจสอบการวัดของคุณด้วยแผ่นข้อมูลเพื่อยืนยันวาล์วตรงตามข้อกำหนดของระบบของคุณ

บทสรุป

การวัดวาล์วผีเสื้อมั่นใจได้อย่างถูกต้องเหมาะสมประสิทธิภาพที่ดีที่สุดและความน่าเชื่อถือในระยะยาว โดยทำตามคำแนะนำนี้และพิจารณามิติที่สำคัญทั้งหมดคุณสามารถเลือกหรือเปลี่ยนวาล์วผีเสื้อที่รวมเข้ากับระบบของคุณได้อย่างมั่นใจ
