การแนะนำวาล์วปีกผีเสื้อ

วาล์วปีกผีเสื้อเป็นวาล์วแบบควอเตอร์เทิร์นซึ่งเป็นที่นิยมสำหรับบริการเปิด-ปิดหรือมอดูเลต มีน้ำหนักเบา มีพื้นที่การติดตั้งน้อย ต้นทุนต่ำ ดำเนินการรวดเร็ว และมีขนาดปากขนาดใหญ่ “ผีเสื้อ” คือจานที่เชื่อมต่อกับไม้เรียว เมื่อวาล์วเปิด จานจะหมุนเพื่อให้ของเหลวไหลผ่านได้ ปิดลงเมื่อแกนหมุนแผ่นดิสก์ประมาณหนึ่งในสี่ของการหมุนไปยังตำแหน่งที่ตั้งฉากกับทิศทางการไหล ในบทความนี้ คุณจะได้เรียนรู้ว่าวาล์วผีเสื้อทำงานอย่างไร วาล์วปีกผีเสื้อประเภทต่างๆ มีอะไรบ้าง ตัวเลือกการสั่งงานใดบ้างสำหรับวาล์วเหล่านี้ และอื่นๆ อีกมากมาย

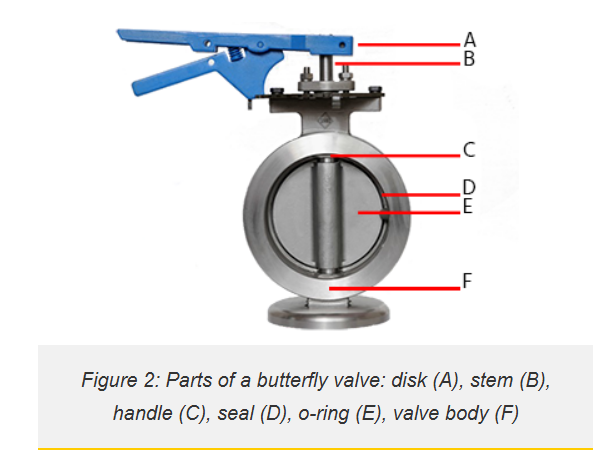

หลักการทำงานวาล์วผีเสื้อมีโครงสร้างที่ค่อนข้างง่าย รูปที่ 2 แสดงส่วนประกอบหลักของวาล์วปีกผีเสื้อ ซึ่งได้แก่ ตัววาล์ว ซีล ดิสก์ และก้าน แผ่นดิสก์ (รูปที่ 2 มีป้ายกำกับ E) ของวาล์วปีกผีเสื้ออยู่ในแนวเดียวกับศูนย์กลางของท่อที่เชื่อมต่อและก้าน (รูปที่ 2 มีป้ายกำกับ B) เชื่อมต่อกับแอคชูเอเตอร์หรือที่จับที่ด้านนอกของวาล์ว ในตำแหน่งปิด จานจะตั้งฉากกับการไหล ดังแสดงในรูปที่ 2 และซีลกับบ่าวาล์ว (รูปที่ 2 มีข้อความ D) โอริง (รูปที่ 2 มีป้ายกำกับ C) ในการบรรจุก้านซีลป้องกันการรั่วซึมตามแนวก้าน เมื่อแอคทูเอเตอร์หรือมือจับหมุนก้านวาล์วปีกผีเสื้อ 90° จานเบรกก็จะหมุน 90° เพื่อให้ขนานกับการไหล การหมุนบางส่วนช่วยให้การไหลถูกควบคุมหรือเป็นสัดส่วน

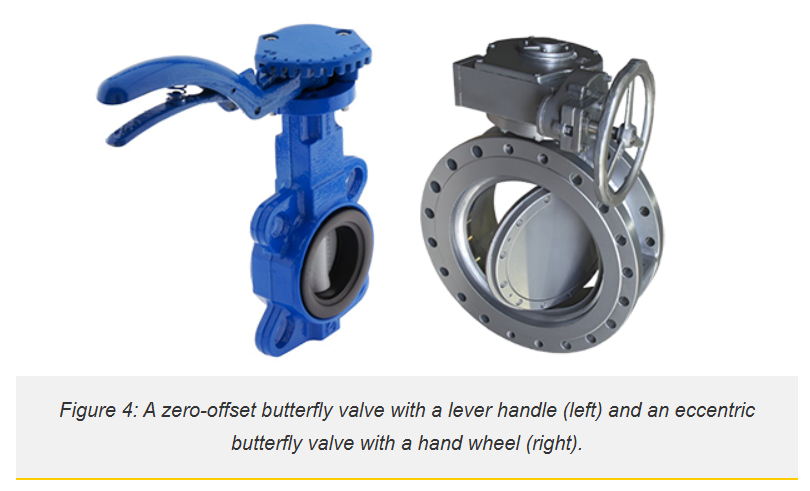

ประเภทของวาล์วปีกผีเสื้อวาล์วผีเสื้อมีดีไซน์ที่แตกต่างกัน โดยแต่ละวาล์วรองรับการใช้งานและช่วงแรงดันเฉพาะ บัตเตอร์ฟลายวาล์วสามารถแบ่งประเภทตามการออกแบบการปิดแผ่นดิสก์ การออกแบบการเชื่อมต่อ และวิธีการกระตุ้น การออกแบบการปิดแผ่นดิสก์วาล์วผีเสื้อสามารถมีศูนย์กลางหรือเยื้องศูนย์กลางขึ้นอยู่กับตำแหน่งของก้านที่สัมพันธ์กับแนวกึ่งกลางของแผ่นดิสก์และมุมพื้นผิวของบ่าวาล์ว ศูนย์กลาง การออกแบบขั้นพื้นฐานที่สุดของวาล์วผีเสื้อคือวาล์วผีเสื้อแบบศูนย์กลางหรือศูนย์กลาง ก้านจะเคลื่อนผ่านเส้นกึ่งกลางของแผ่นดิสก์ และบ่าวาล์วคือเส้นผ่านศูนย์กลางด้านในของตัววาล์ว (รูปที่ 4 ทางด้านซ้าย) การออกแบบวาล์วแบบเยื้องศูนย์นี้เรียกว่าการยึดแบบยืดหยุ่น เนื่องจากการปิดผนึกที่มีประสิทธิภาพต้องอาศัยความยืดหยุ่นของเบาะยาง เมื่อปิด แผ่นดิสก์จะสัมผัสกับเบาะนั่งเป็นครั้งแรกที่ประมาณ 85° ระหว่างการหมุน 90° วาล์วปีกผีเสื้อแบบศูนย์กลางเหมาะสำหรับช่วงแรงดันต่ำ
