วาล์วไดอะแฟรมทำงานอย่างไรในระบบควบคุมของไหลทางอุตสาหกรรม

สรุปบทความ

วาล์วไดอะแฟรมมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมที่ต้องการการควบคุมการไหลที่เชื่อถือได้ การป้องกันการปนเปื้อน และความต้านทานการกัดกร่อน โครงสร้างที่เรียบง่ายและกลไกการปิดผนึกที่มีประสิทธิภาพทำให้เหมาะสำหรับการใช้งานที่เกี่ยวข้องกับสารเคมีที่รุนแรง สารละลาย หรือกระบวนการด้านสุขอนามัย บทความนี้จะอธิบายวิธีการทำงานของวาล์วไดอะแฟรม โครงสร้างภายใน ข้อดีหลัก และวิธีการเลือกวาล์วที่เหมาะสมสำหรับสภาวะอุตสาหกรรมเฉพาะ นอกจากนี้ยังเน้นข้อควรพิจารณาในทางปฏิบัติที่ช่วยให้ผู้ใช้หลีกเลี่ยงปัญหาการปฏิบัติงานทั่วไปและปรับปรุงความน่าเชื่อถือของระบบ

สารบัญ

• โครงร่าง
• วาล์วไดอะแฟรมคืออะไร?
• ส่วนประกอบสำคัญของวาล์วไดอะแฟรม
• วาล์วไดอะแฟรมทำงานอย่างไร?
• ประเภททั่วไปของวาล์วไดอะแฟรม
• ข้อดีของการใช้วาล์วไดอะแฟรม
• วิธีการเลือกวาล์วไดอะแฟรมที่เหมาะสม
• การใช้งานทางอุตสาหกรรมทั่วไป
• เคล็ดลับการบำรุงรักษาเพื่อความน่าเชื่อถือในระยะยาว
• คำถามที่พบบ่อย
• ติดต่อเรา

โครงร่าง

• รู้เบื้องต้นเกี่ยวกับเทคโนโลยีวาล์วไดอะแฟรม
• ส่วนประกอบและวัสดุหลัก
• กลไกการดำเนินงาน
• รูปแบบการออกแบบวาล์ว
• ประโยชน์และลักษณะการทำงาน
• อุตสาหกรรมการประยุกต์ใช้
• ข้อควรพิจารณาในการคัดเลือก
• แนวทางการบำรุงรักษา
• คำถามที่พบบ่อย

วาล์วไดอะแฟรมคืออะไร?

วาล์วไดอะแฟรมเป็นวาล์วปิดและควบคุมชนิดหนึ่งที่ใช้ไดอะแฟรมที่ยืดหยุ่นเพื่อควบคุมการไหลของของเหลว ต่างจากวาล์วแบบดั้งเดิมที่ต้องอาศัยการสัมผัสระหว่างโลหะกับโลหะในการปิดผนึก วาล์วไดอะแฟรมจะแยกสารทำงานออกจากกลไกวาล์วโดยใช้เมมเบรนอีลาสโตเมอร์ การออกแบบนี้ให้ประสิทธิภาพการปิดผนึกที่ดีเยี่ยมและป้องกันการปนเปื้อน

ไดอะแฟรมจะถูกกดลงบนที่นั่งที่อยู่ภายในตัววาล์วเพื่อหยุดการไหล เมื่อแอคชูเอเตอร์ยกไดอะแฟรมออกจากเบาะนั่ง ของเหลวสามารถไหลผ่านวาล์วได้ เนื่องจากส่วนประกอบภายในถูกแยกออกจากทางเดินของของไหล วาล์วไดอะแฟรมจึงเหมาะอย่างยิ่งสำหรับกระบวนการที่มีฤทธิ์กัดกร่อน มีฤทธิ์กัดกร่อน หรือถูกสุขลักษณะ

อุตสาหกรรมต่างๆ เช่น การแปรรูปทางเคมี การบำบัดน้ำ การผลิตยา และการผลิตอาหาร มักพึ่งพาวาล์วไดอะแฟรมเพื่อการควบคุมการไหลที่ปลอดภัยและแม่นยำ

ส่วนประกอบสำคัญของวาล์วไดอะแฟรม

การทำความเข้าใจโครงสร้างของวาล์วไดอะแฟรมช่วยให้ผู้ใช้ประเมินประสิทธิภาพและความน่าเชื่อถือได้ดีขึ้น แม้ว่าการออกแบบจะแตกต่างกันเล็กน้อยตามผู้ผลิต แต่วาล์วไดอะแฟรมส่วนใหญ่ประกอบด้วยส่วนประกอบที่สำคัญหลายประการ

โดยทั่วไปไดอะแฟรมจะทำจากวัสดุเช่น EPDM, PTFE หรือสารประกอบยาง การเลือกใช้วัสดุไดอะแฟรมขึ้นอยู่กับความเข้ากันได้ทางเคมีและข้อกำหนดด้านอุณหภูมิของของไหลในกระบวนการ

วาล์วไดอะแฟรมทำงานอย่างไร?

หลักการทำงานของวาล์วไดอะแฟรมค่อนข้างตรงไปตรงมาแต่มีประสิทธิภาพสูง วาล์วควบคุมการไหลของของไหลโดยการเคลื่อนไดอะแฟรมที่ยืดหยุ่นไปทางหรือออกจากบ่าวาล์ว

เมื่อหมุนแอคชูเอเตอร์หรือวงล้อจักร ก้านวาล์วจะเลื่อนลง การเคลื่อนไหวนี้จะดันคอมเพรสเซอร์ ซึ่งจะกดไดอะแฟรมเข้ากับบ่าวาล์วภายในตัววาล์วอย่างแน่นหนา เมื่อไดอะแฟรมสัมผัสกับเบาะนั่ง เส้นทางการไหลจะถูกปิดสนิท และหยุดการเคลื่อนไหวของของเหลว

ในการเปิดวาล์ว แอคชูเอเตอร์จะยกก้านขึ้นด้านบน คอมเพรสเซอร์จะปล่อยแรงดันบนไดอะแฟรม เพื่อให้สามารถเคลื่อนตัวออกจากเบาะนั่งได้ ของไหลสามารถไหลผ่านตัววาล์วได้อย่างอิสระ

เนื่องจากไดอะแฟรมแยกชิ้นส่วนกลไกออกจากของเหลว วาล์วจึงมีการกัดกร่อนและการปนเปื้อนภายในน้อยลง โครงสร้างนี้ยังช่วยลดความเสี่ยงของการรั่วไหลเมื่อเทียบกับการออกแบบวาล์วทั่วไป

ประเภททั่วไปของวาล์วไดอะแฟรม

มีการกำหนดค่าวาล์วไดอะแฟรมหลายแบบเพื่อให้ตรงตามข้อกำหนดการปฏิบัติงานที่แตกต่างกัน การออกแบบที่พบบ่อยที่สุดสองแบบคือวาล์วแบบฝายและวาล์วแบบตรง

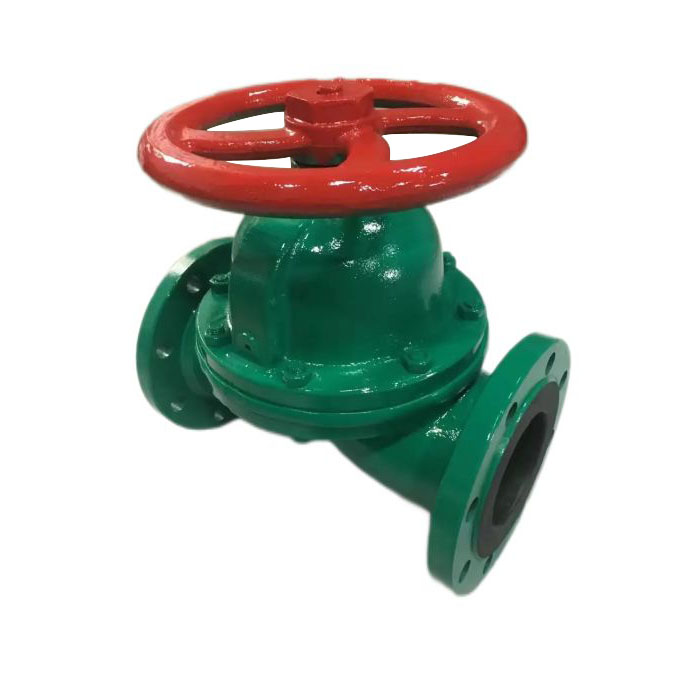

• วาล์วไดอะแฟรมชนิดฝาย
  การออกแบบนี้มีเบาะนั่งหรือฝายยกขึ้นภายในตัววาล์ว ไดอะแฟรมจะกดทับฝายเพื่อปิดวาล์ว ใช้การเคลื่อนที่ของไดอะแฟรมน้อยลงและมีอายุการใช้งานของไดอะแฟรมยาวนานขึ้น
• วาล์วไดอะแฟรมแบบตรง
  การออกแบบนี้ให้เส้นทางการไหลตรงโดยมีสิ่งกีดขวางน้อยที่สุด มักใช้ในงานที่เกี่ยวข้องกับของเหลวหนืด สารละลาย หรือของแข็ง

แต่ละประเภทมีข้อดีที่แตกต่างกันไป ขึ้นอยู่กับคุณสมบัติของของไหลและความต้องการของระบบ

ข้อดีของการใช้วาล์วไดอะแฟรม

วาล์วไดอะแฟรมให้ประโยชน์หลายประการที่ทำให้น่าสนใจสำหรับกระบวนการทางอุตสาหกรรมสมัยใหม่ โครงสร้างที่เป็นเอกลักษณ์นี้มอบความน่าเชื่อถือในการปฏิบัติงานพร้อมทั้งลดความเสี่ยงในการปนเปื้อน

• ประสิทธิภาพการซีลกันรั่วที่ดีเยี่ยม
• การแยกสื่อการทำงานออกจากชิ้นส่วนเครื่องจักรกล
• มีความทนทานต่อสารเคมีที่มีฤทธิ์กัดกร่อนสูง
• เหมาะสำหรับของเหลวข้นและของเหลวหนืด
• บำรุงรักษาง่ายและเปลี่ยนไดอะแฟรม
• ลดความเสี่ยงของการปนเปื้อนของผลิตภัณฑ์

คุณลักษณะเหล่านี้ช่วยให้วาล์วไดอะแฟรมทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมที่มีความต้องการสูงซึ่งวาล์วแบบเดิมอาจประสบปัญหา

วิธีการเลือกวาล์วไดอะแฟรมที่เหมาะสม

การเลือกวาล์วไดอะแฟรมที่ถูกต้องถือเป็นสิ่งสำคัญสำหรับการรักษาประสิทธิภาพของระบบและหลีกเลี่ยงปัญหาในการปฏิบัติงาน ควรมีการประเมินปัจจัยทางเทคนิคหลายประการในระหว่างกระบวนการคัดเลือก

การประเมินปัจจัยเหล่านี้อย่างรอบคอบทำให้มั่นใจได้ว่าวาล์วที่เลือกทำงานได้อย่างมีประสิทธิภาพตลอดวงจรการใช้งาน

การใช้งานทางอุตสาหกรรมทั่วไป

วาล์วไดอะแฟรมใช้กันอย่างแพร่หลายในอุตสาหกรรมที่ต้องการการปิดผนึกและการควบคุมการปนเปื้อนที่เชื่อถือได้ ความอเนกประสงค์ทำให้เหมาะสำหรับทั้งสภาพแวดล้อมทางอุตสาหกรรมและสุขาภิบาล

• โรงงานแปรรูปสารเคมี
• สิ่งอำนวยความสะดวกน้ำและบำบัดน้ำเสีย
• การผลิตยา
• การผลิตอาหารและเครื่องดื่ม
• ระบบการทำเหมืองแร่
• ห้องปฏิบัติการเทคโนโลยีชีวภาพ

บริษัทต่างๆ เช่นเทียนจิน Fuyaolai Technology Co., Ltd.ผลิตวาล์วไดอะแฟรมที่ออกแบบมาให้ตรงตามมาตรฐานอุตสาหกรรมที่เข้มงวด วาล์วได้รับการออกแบบทางวิศวกรรมเพื่อความทนทาน ทนต่อการกัดกร่อน และการควบคุมการไหลที่เสถียรในการใช้งานที่หลากหลาย

เคล็ดลับการบำรุงรักษาเพื่อความน่าเชื่อถือในระยะยาว

แม้ว่าวาล์วไดอะแฟรมจะมีโครงสร้างที่ค่อนข้างเรียบง่าย แต่การบำรุงรักษาตามปกติจะช่วยยืดอายุการใช้งานและรักษาประสิทธิภาพสูงสุดได้

• ตรวจสอบไดอะแฟรมเป็นระยะๆ เพื่อดูสัญญาณการสึกหรอหรือการแตกร้าว
• ตรวจสอบให้แน่ใจว่าสลักเกลียวและตัวยึดยังคงขันแน่นอย่างเหมาะสม
• ตรวจสอบการสั่นสะเทือนหรือการรั่วไหลที่ผิดปกติระหว่างการทำงาน
• เปลี่ยนไดอะแฟรมตามคำแนะนำของผู้ผลิต
• ตรวจสอบการทำงานของแอคชูเอเตอร์เพื่อให้การเปิดและปิดราบรื่น

การบำรุงรักษาเป็นประจำช่วยป้องกันความล้มเหลวที่ไม่คาดคิด และรับประกันการทำงานที่มั่นคงในระบบอุตสาหกรรมที่สำคัญ

คำถามที่พบบ่อย

คำถามที่ 1: อะไรที่ทำให้ไดอะแฟรมวาล์วเหมาะสำหรับของเหลวที่มีฤทธิ์กัดกร่อน

ไดอะแฟรมจะแยกของเหลวในกระบวนการออกจากส่วนประกอบโลหะภายใน เพื่อป้องกันการกัดกร่อนและปกป้องกลไกวาล์วจากความเสียหายทางเคมี

คำถามที่ 2: วาล์วไดอะแฟรมสามารถจัดการกับของเหลวข้นหรือของเหลวที่มีความหนืดได้หรือไม่

ใช่. วาล์วไดอะแฟรมแบบตรงมีประสิทธิภาพโดยเฉพาะอย่างยิ่งสำหรับการใช้งานกับสารละลายเนื่องจากมีเส้นทางการไหลที่ราบรื่นซึ่งช่วยลดการอุดตัน

คำถามที่ 3: ควรเปลี่ยนไดอะแฟรมบ่อยแค่ไหน?

ความถี่ในการเปลี่ยนขึ้นอยู่กับสภาพการทำงาน เช่น ความดัน อุณหภูมิ และการสัมผัสสารเคมี การตรวจสอบเป็นประจำจะช่วยพิจารณาว่าเมื่อใดจำเป็นต้องเปลี่ยนใหม่

คำถามที่ 4: วาล์วไดอะแฟรมเหมาะสำหรับอุตสาหกรรมที่ถูกสุขอนามัยหรือไม่

ใช่. เนื่องจากการออกแบบวาล์วป้องกันการปนเปื้อนและช่วยให้ทำความสะอาดได้ง่าย วาล์วไดอะแฟรมจึงถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมยาและการแปรรูปอาหาร

ติดต่อเรา

การเลือกวาล์วไดอะแฟรมที่เหมาะสมสามารถปรับปรุงความปลอดภัย ประสิทธิภาพ และความน่าเชื่อถือของระบบควบคุมของเหลวได้อย่างมาก หากคุณกำลังมองหาวาล์วไดอะแฟรมอุตสาหกรรมคุณภาพสูงเทียนจิน Fuyaolai Technology Co., Ltd.นำเสนอโซลูชั่นที่เชื่อถือได้ซึ่งปรับให้เหมาะกับการใช้งานทางอุตสาหกรรมที่หลากหลาย

เยี่ยมชมหน้าผลิตภัณฑ์เพื่อสำรวจข้อมูลจำเพาะโดยละเอียดและการกำหนดค่าที่มี:
https://www.fuyaolaivalve.com/diaphragm-valve

ทีมงานด้านเทคนิคของเราพร้อมที่จะช่วยคุณเลือกวาล์วที่เหมาะสมที่สุดสำหรับความต้องการของโครงการของคุณติดต่อเราวันนี้เพื่อรับคำแนะนำจากมืออาชีพ รายละเอียดผลิตภัณฑ์ และโซลูชันที่ปรับแต่งเฉพาะสำหรับระบบควบคุมของเหลวของคุณ
