คู่มือการเลือก การติดตั้ง การแก้ไขปัญหา และการบำรุงรักษาวาล์วปีกผีเสื้อ

แกนหลักของวาล์วผีเสื้อเทคโนโลยีอยู่ที่การออกแบบที่ "ประหลาด" โครงสร้างที่แตกต่างกันเหมาะสมกับสภาพการทำงานที่แตกต่างกันอย่างมาก

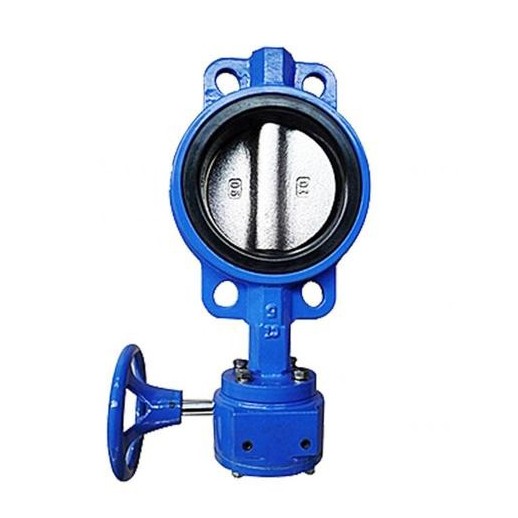

เคล็ดลับสำหรับมือโปร: สำหรับไอน้ำอุณหภูมิสูงหรือบริการกระบวนการที่สำคัญ ให้เลือกใช้วาล์วที่นั่งโลหะแบบชดเชยสามเท่าเสมอ สำหรับท่อส่งน้ำแบบธรรมดา วาล์วที่บุด้วยยางแบบศูนย์กลางก็เพียงพอและคุ้มค่า

คู่มือการติดตั้ง: สองรายละเอียดที่สร้างหรือทำลายงาน

1. การจับคู่หน้าแปลน – เหตุผลอันดับ 1 ที่วาล์วไม่เปิด

ข้อร้องเรียนภาคสนามที่พบบ่อยมากคือ "วาล์วเปิดไม่ได้หลังการติดตั้ง" ผู้กระทำผิดมักจะใช้หน้าแปลนหน้าแบนมาตรฐาน (FF) หรือหน้ายก (RF) แทนหน้าแปลนเฉพาะวาล์วผีเสื้อ

• ปัญหา: หน้าแปลนมาตรฐานมีเส้นผ่านศูนย์กลางภายใน (ID) เล็กกว่า เมื่อขันสลักเกลียวขึ้น ID หน้าแปลนจะดักจับแผ่นดิสก์ ป้องกันไม่ให้หมุน

• การแก้ไข:

• ควรใช้หน้าแปลนวาล์วปีกผีเสื้อที่ผู้ผลิตแนะนำเสมอ (มักจะมี ID ที่ใหญ่กว่า)

• ก่อนการติดตั้ง ให้วัดทางกายภาพและตรวจสอบว่า ID หน้าแปลนตรงกับเส้นผ่านศูนย์กลางรูด้านในของวาล์ว

2. การวางตำแหน่ง – ให้วาล์ว “ห้องหายใจ”

• ท่อตรงต้นน้ำ/ปลายน้ำ: ติดตั้งวาล์วที่มีเส้นผ่านศูนย์กลางท่ออย่างน้อย 4–6 ห่างจากปั๊ม ข้อศอก หรือที สิ่งนี้จะช่วยลดความปั่นป่วนและการสั่นสะเทือนที่เกิดจากการไหล ซึ่งอาจทำให้เบาะนั่งเสียหายและส่งผลต่อความแม่นยำในการควบคุม

• ตำแหน่งการติดตั้ง: ระหว่างการติดตั้ง ให้เก็บแผ่นดิสก์ไว้ในตำแหน่งเปิด (เปิดบางส่วน) (~10–15°) สิ่งนี้จะช่วยปกป้องเบาะนั่งแบบนุ่มไม่ให้ถูกขอบแผ่นดิสก์เซาะหากเกิดการกระแทกโดยไม่ได้ตั้งใจ

การแก้ไขปัญหา: ปัญหาและวิธีแก้ไขภาคสนามทั่วไป

แนวทางปฏิบัติที่ดีที่สุดในการบำรุงรักษา - การป้องกันดีกว่าการรักษา

• การออกกำลังกายเป็นประจำ: สำหรับวาล์วที่ไม่ได้ใช้บ่อย ให้เปิดวาล์วจนสุดและปิดสนิทอย่างน้อยเดือนละครั้ง เพื่อป้องกันไม่ให้แผ่นดิสก์และเบาะนั่ง "แข็งตัว" ด้วยกันเนื่องจากตะกอนหรือการกัดกร่อนเล็กน้อย

• การหล่อลื่น: ฉีดจาระบีที่ใช้ลิเธียมหรือที่ผู้ผลิตแนะนำเป็นประจำ เข้าไปในข้อต่อจาระบี (ถ้ามีติดตั้ง) สิ่งนี้มีความสำคัญอย่างยิ่งในสภาพแวดล้อมชายฝั่งหรือมีความชื้นสูงเพื่อป้องกันการกัดกร่อนของก้าน/แบริ่ง

• ตรวจสอบสภาพของแอคชูเอเตอร์:

• สำหรับแอคชูเอเตอร์ไฟฟ้า: ตรวจสอบแรงดันไฟฟ้าที่เหมาะสม การทำงานของลิมิตสวิตช์ และระดับน้ำมันเกียร์

• สำหรับหัวขับลม/ไฮดรอลิก: ตรวจสอบการรั่วไหลของอากาศ/น้ำมัน ความสะอาดของตัวกรอง และแรงดันจ่ายสม่ำเสมอ

• ตรวจสอบการสึกหรอของเบาะนั่ง: หากคุณสังเกตเห็นว่าแอคชูเอเตอร์ใช้เวลาปิดวาล์วจนสุดนานขึ้น เบาะนั่งแบบนุ่มอาจสึกหรอ สำหรับบริการที่สำคัญ ให้พิจารณากำหนดเวลาเปลี่ยนที่นั่งก่อนที่จะเกิดการรั่วไหล
