วาล์วประตู ANSI

FYL เป็นผู้ผลิต ANSI Gate Valve ที่เชื่อถือได้ในประเทศจีนด้วยผลิตภัณฑ์ที่หลากหลายและหลากหลายสไตล์ มุ่งพัฒนาคุณภาพ ลดต้นทุนการผลิต สร้างประโยชน์แก่ลูกค้า เราหวังว่าจะได้เป็นหุ้นส่วนของคุณและให้บริการคุณด้วยความจริงใจ

ส่งคำถาม

รายละเอียดสินค้า

วาล์วประตู ANSI

FYL ANSI Gate Valve ได้รับการออกแบบตาม API60D หรือ API600, SB2073-2083, สวิตช์แบบแมนนวล, การเชื่อมต่อหน้าแปลน, แกนขึ้น, ชนิดลิ่ม, พื้นผิวการเชื่อมโลหะผสมทองแดง, โครงสร้างที่กะทัดรัด, ขนาดเล็ก, ความแข็งแกร่งที่ดี, ปลอดภัยและเชื่อถือได้ โครงสร้างยืดหยุ่นของส่วนปิด (เกทวาล์ว) สามารถชดเชยการเสียรูปของตัววาล์วโดยอัตโนมัติซึ่งเกิดจากภาระหรืออุณหภูมิที่ผิดปกติระหว่างการทำงาน ดังนั้นการปิดผนึกจึงเชื่อถือได้และประตูจะไม่ถูกยึด บ่าวาล์วสามารถเป็นบ่าวาล์วแบบเปลี่ยนได้ซึ่งสามารถจับคู่กับวัสดุของพื้นผิวการปิดผนึกของส่วนปิดในลักษณะใดก็ได้เพื่อให้เป็นไปตามข้อกำหนดของสภาพการทำงานและยืดอายุการใช้งาน เหมาะสำหรับการตัดหรือเชื่อมต่อตัวกลางของท่อบนท่อของระบบต่างๆ ในสถานีไฟฟ้าปิโตรเลียม เคมี ไฮดรอลิก และพลังงานความร้อน สื่อที่ใช้บังคับ: น้ำ น้ำมัน ไอน้ำ กรด ด่าง แอมโมเนีย ยูเรีย ก๊าซธรรมชาติที่มีกำมะถัน ฯลฯ

คุณสมบัติ

ตรงตามข้อกำหนดของมาตรฐานในประเทศและต่างประเทศ มีการปิดผนึกที่เชื่อถือได้ ประสิทธิภาพที่ยอดเยี่ยม และรูปลักษณ์ที่สวยงาม

พื้นผิวการปิดผนึกของประตูและบ่าวาล์วทำจากโลหะผสมแข็งที่มีความแข็งต่างกัน การปิดผนึกที่เชื่อถือได้ ความแข็งสูง ทนต่อการสึกหรอ ทนต่ออุณหภูมิสูง ทนต่อการกัดกร่อน ทนต่อการขัดถูได้ดี และอายุการใช้งานยาวนาน

มีมาตรฐานหน้าแปลนท่อและรูปแบบพื้นผิวการซีลหน้าแปลนที่หลากหลายเพื่อตอบสนองความต้องการด้านวิศวกรรมและความต้องการของผู้ใช้

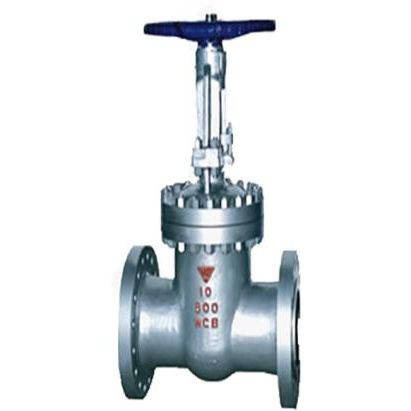

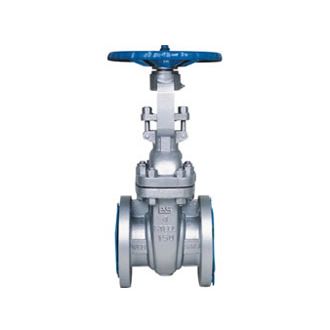

ตัวอย่างภาพถ่าย

วัสดุสำหรับชิ้นส่วนหลัก

ชื่อชิ้นส่วน	วัสดุ
ตัวถัง/ฝากระโปรง	CF8	CF3	CF8M	ซีเอฟ3เอ็ม	ห้องสุขา	LCB	ห้องสุขา6	ห้องสุขา9
ลิ่ม	CF8	CF3	CF8M	ซีเอฟ3เอ็ม	ห้องสุขา	LCB	ห้องสุขา6	ห้องสุขา9
ลำต้น	F304	F304L	F316	F316L	2CR13	F304	F304	F304
ต้นอ่อนนุช	อลูมิเนียมสีบรอนซ์
การบรรจุ	กราไฟท์ที่ยืดหยุ่น
แฮ็ค	กราไฟท์ที่ยืดหยุ่น

150 (ปอนด์) ขนาดเริ่มต้นหลัก ¼mmï¼

คลาส (ปอนด์)	นิ้ว	มม	L	D	D1	D2	b	z-Ød
150	2	50	178	152	120.5	92	19.1	4-Ø19
	3	80	203	190	152.5	127	23.9	4-Ø19
	4	100	229	229	190.5	157	23.9	8-Ø19
	6	150	267	279	241.5	216	25.4	8-Ø22
	8	200	292	343	298.5	270	28.5	8-Ø22
	10	250	330	406	362	324	30.2	12-Ø25
	12	300	356	483	432	381	31.8	12-Ø25
	14	350	381	533	476.5	413	35	12-Ø29
	16	400	406	597	539.5	470	36.6	16-Ø29
	18	450	432	635	578	533	39.7	16-Ø32
	20	500	457	698	635	584	42.9	20-Ø32
	24	600	508	813	749.5	692	47.7	20-Ø35
	30	750	610	985	914	857	74.5	28-Ø35
	36	900	711	1170	1086	1022	90.5	32-Ø41

300 (ปอนด์) ขนาดเริ่มต้นหลัก ¼mmï¼

คลาส (ปอนด์)	นิ้ว	มม	L	D	D1	D2	b	z-Ød
300	2	50	216	165	127	92	22.3	8×Î¦19
	3	80	283	210	168	127	28.5	8×Î¦22
	4	100	305	254	200	157	31.8	8×Î¦22
	6	150	403	318	270	216	36.6	12×Î¦22
	8	200	419	381	330	270	41.3	12×Î¦25
	10	250	457	444	387.5	324	47.7	16×Î¦29
	12	300	502	521	451	381	50.8	16×Î¦32
	14	350	762	584	514.5	413	54	20×Î¦32
	16	400	838	648	571.5	470	57.2	20×Î¦35
	18	450	914	711	628.5	533	60.4	24×Î¦35
	20	500	991	775	686	584	63.5	24×Î¦35
	24	600	1143	914	813	692	69.9	24×Î¦41

600 (ปอนด์) ขนาดเริ่มต้นหลัก ¼mmï¼

คลาส (ปอนด์)	นิ้ว	มม	L	D	D1	D2	b	z-Ød
600	2	50	292	165	127	92	25.4	8×Î¦19
	3	80	356	210	168	127	31.8	8×Î¦22
	4	100	432	273	216	157	38.1	8×Î¦25
	6	150	559	356	292	216	47.7	12×Î¦29
	8	200	600	419	349	270	55.6	12×Î¦32
	10	250	787	508	432	324	63.5	16×Î¦35
	12	300	838	559	489	381	66.7	20×Î¦35
	14	350	889	603	527	413	69.9	20×Î¦38
	16	400	991	686	603	470	76.2	20×Î¦41
	18	450	1092	743	686	533	82.6	20×Î¦45
	20	500	1194	813	743	584	88.9	24×Î¦45
	24	600	1397	940	813	692	102	24×Î¦51
