WCB หรือวาล์วประตูลิ่มสแตนเลส

WCB หรือวาล์วประตูลิ่มสแตนเลสที่ผลิตโดยโรงงาน FYL มีหลายขนาดซึ่งสามารถใช้ในการอนุรักษ์น้ำหรือน้ำมัน เรามุ่งเน้นที่คุณภาพของผลิตภัณฑ์และจะยังคงให้บริการอย่างมืออาชีพแก่คุณตลอดกระบวนการขาย รวมถึงมอบแนวทางแก้ไขปัญหาในการติดตั้ง

ส่งคำถาม

รายละเอียดสินค้า

ในบรรดาผลิตภัณฑ์มากมายของโรงงาน FYL WCB หรือวาล์วประตูลิ่มสแตนเลสเป็นวาล์วอัตโนมัติ วาล์วนี้บรรลุเป้าหมายของการปิดผนึกสิ่งกีดขวางเป็นหลักโดยอาศัยแรงกดของตัวกลางเพื่อกดพื้นผิวการปิดผนึกประตูไปในทิศทางอื่นจนกระทั่งทับซ้อนกันอย่างแน่นหนากับพื้นผิวการปิดผนึกที่นั่งแบบกว้าง

ในวาล์วประตูลิ่มก้านที่เพิ่มขึ้น ประตูสามารถทำเป็นทั้งหมด มักจะเรียกว่าประตูแข็ง เพื่อปรับปรุงกำลังการผลิตและชดเชยความเบี่ยงเบนในกระบวนการแปรรูป ประตูนี้เรียกว่าประตูยืดหยุ่น

WCB หรือวาล์วประตูลิ่มสแตนเลสเป็นวาล์วที่ใช้กันอย่างแพร่หลาย สามารถเลือกใช้กับท่อส่งน้ำมันและไอน้ำในปิโตรเคมี โรงไฟฟ้าพลังความร้อน ฯลฯ เป็นอุปกรณ์เปิดและปิดเพื่อเชื่อมต่อหรือตัดตัวกลาง

คุณสมบัติผลิตภัณฑ์

1. การออกแบบวาล์วมีขนาดกะทัดรัด แข็งแกร่ง มีช่องการไหลภายในที่ราบรื่นและค่าสัมประสิทธิ์ความต้านทานการไหลเล็กน้อย

2. พื้นผิวซีลทำจากสแตนเลสและโลหะผสมแข็ง มีคุณสมบัติทางกลที่แข็งแกร่ง ความทนทานสูง และอายุการใช้งานยาวนาน

3. ใช้การบรรจุกราไฟท์แบบยืดหยุ่นพร้อมการปิดผนึกที่เชื่อถือได้และการทำงานที่ง่ายและยืดหยุ่น

4. WCB หรือวาล์วประตูลิ่มสแตนเลสมีโหมดการขับขี่ที่หลากหลาย รวมถึงเกียร์ธรรมดา ไฟฟ้า นิวแมติก และเกียร์ ซึ่งสามารถเลือกได้ตามความต้องการใช้งานจริง

5. สามารถใช้ในท่อส่งน้ำ ไอน้ำ และน้ำมันในโรงไฟฟ้าพลังความร้อนเป็นอุปกรณ์เปิดหรือปิดเพื่อเชื่อมต่อหรือตัดตัวกลาง

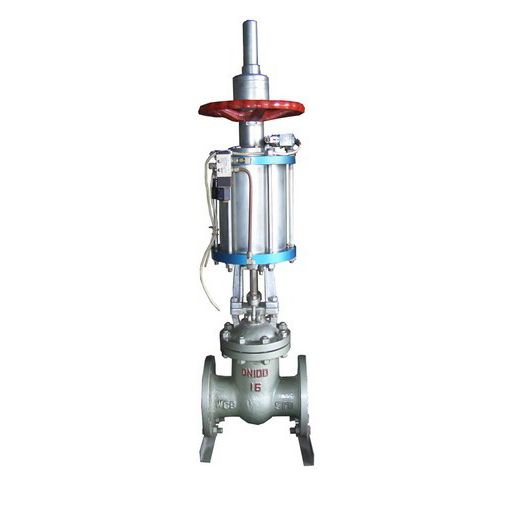

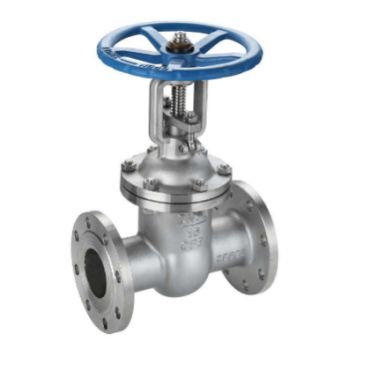

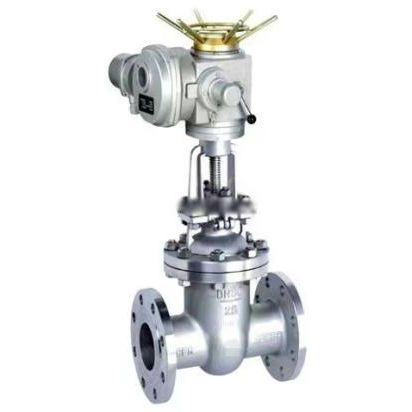

วาล์วประตูลิ่ม Handwheel	วาล์วประตูลิ่มตัวกระตุ้นไฟฟ้า	วาล์วประตูลิ่มตัวกระตุ้นแบบนิวเมติก

ข้อกำหนดด้านประสิทธิภาพ

ความดันที่กำหนด PN(เมปาสคาล)	(MPa) ทดสอบความดัน
ความดันที่กำหนด PN(เมปาสคาล)	เปลือก	(ของเหลว)ซีล	(อากาศ)ซีล
1.6	2.4	1.8	0.6
2.5	3.8	2.8	0.6
4.0	6	4.4	0.6
6.4	9.6	7	0.6
10.0	15	11	0.6
16.0	24	18	0.6

วัสดุสำหรับชิ้นส่วนหลัก

ชื่อชิ้นส่วน	กิกะไบต์			ASME
ตัว/ฝากระโปรง	WCB	ZGlCr5M0	304	A216WCB	A217WC6	A351 ซีเอฟบี
ลิ่ม	WCB	ZGlCr5M0	304	A216WCB	A217WC6	A351 ซีเอฟบี
ก้าน	1Cr13	25Cr2M01VA	304	A182F6a	A217WC6	A351 ซีเอฟบี
การบรรจุ	กราไฟท์ที่มีความยืดหยุ่น
แก๊ก	กราไฟท์ที่มีความยืดหยุ่น
อุณหภูมิ	-29~425℃	-29~550℃	-40~200℃	-29~425℃	-29~540℃	-46~425℃
สื่อที่ใช้บังคับ	น้ำ ก้าน น้ำมัน	น้ำ ก้าน น้ำมัน	กรดไนตริก	น้ำ ก้าน น้ำมัน	น้ำ ก้าน น้ำมัน	กรดไนตริก

ขนาดการเชื่อมต่อหลัก(มิลลิเมตร)

ขนาด	L	D
ดีเอ็น	L	PN16	PN25	PN16	PN25	PN16	PN25	PN16	PN25	PN16	PN25
15	130	95	95	65	65	45	45	4-14	4-14	14	16
20	150	105	105	75	75	55	55	4-14	4-14	14	16
25	160	115	115	85	85	65	65	4-14	4-14	14	16
30	180	140	140	100	100	78	78	4-19	4-19	16	18
35	200	150	150	110	110	85	85	4-19	4-19	16	18
50	250	165	165	125	125	100	100	4-19	4-19	16	20
65	265	185	185	145	145	120	120	4-19	4-19	18	22
80	280	200	200	160	160	135	135	8-19	8-19	20	22
100	300	220	220	180	180	155	160	8-19	8-19	20	24
125	325	250	270	210	220	185	188	8-19	8-28	22	28
150	350	285	300	240	250	210	218	8-23	8-28	24	30
200	400	340	360	295	310	265	278	12-23	12-28	26	34
250	450	405	425	355	370	320	332	12-28	12-31	30	36
300	500	460	485	410	430	375	390	12-28	16-31	30	40
350	550	520	555	470	490	435	448	16-28	16-34	34	44
400	600	580	620	525	550	485	505	16-31	16-37	36	48
450	650	640	670	585	600	545	555	20-31	20-37	40	50
500	700	715	730	650	660	608	610	20-34	20-37	44	52
600	800	840	845	770	770	718	718	20-37	20-41	48	56
700	900	910	960	840	875	788	815	24-37	24-44	50	60
800	1000	1025	1085	950	990	898	930	24-41	24-50	52	64
900	1100	1125	1185	1050	1090	998	1025	28-41	28-50	54	66
1000	1200	1255	1320	1170	1210	1110	1140	28-44	28-57	56	68
1200	1300	1485	1530	1390	1420	1325	1350	32-50	32-57	58	72

ขนาดการเชื่อมต่อหลัก(มิลลิเมตร)

PN(เมปาสคาล)	DN(มิลลิเมตร)	L	D	D1	D2	b	Z-φd
4.0	15	130	95	65	45	16	4-Ø14
	20	150	105	75	55	16	4-Ø14
	25	160	115	85	65	16	4-Ø14
	32	180	135	100	78	18	4-Ø19
	40	200	145	110	85	18	4-Ø19
	50	250	160	125	100	20	4-Ø19
	65	280	180	145	120	22	8-Ø19
	80	310	195	160	135	22	8-Ø19
	100	350	230	190	160	24	8-Ø23
	125	400	270	220	188	28	8-Ø28
	150	450	300	250	218	30	8-Ø28
	200	550	375	320	282	38	8-Ø31
	250	650	445	385	345	42	12-Ø34
	300	750	510	450	408	46	12-Ø34
	350	850	570	510	465	52	16-Ø34
	400	950	655	585	535	58	16-Ø41
	450	1050	680	610	560	60	20-Ø41
	500	1150	755	670	612	62	20-Ø48
	600	1350	890	795	730	62	20-Ø54
	700	1450	995	900	835	68	24-Ø54
	800	1650	1135	1030	960	76	24-Ø58
6.4	15	170	105	75	55	18	4-Ø14
	20	190	125	90	68	20	4-Ø19
	25	210	135	100	78	22	4-Ø19
	32	230	150	110	82	24	4-Ø23
	40	240	165	125	95	24	4-Ø23
	50	250	175	135	105	26	4-Ø23
	65	280	200	160	130	28	8-Ø23
	80	310	210	170	140	30	8-Ø23
	100	350	250	200	168	32	8-Ø25
	125	400	295	240	202	36	8-Ø31
	150	450	340	280	240	38	8-Ø34
	200	550	405	345	300	44	12-Ø34
	250	650	470	400	352	48	12-Ø41
	300	750	530	460	412	54	16-Ø41
	350	850	595	525	475	60	16-Ø41
	400	950	670	585	525	66	16-Ø48
	500	1150	800	705	640	70	20-Ø54
	600	1350	930	820	750	76	20-Ø58
