ความแตกต่างระหว่างวาล์วผีเสื้อเดี่ยวสองครั้งและสาม

1. วาล์วผีเสื้อตรงกลาง

ลักษณะโครงสร้างของประเภทนี้วาล์วผีเสื้อคือแกนก้านวาล์วกึ่งกลางของแผ่นผีเสื้อและศูนย์กลางของร่างกายอยู่ในตำแหน่งเดียวกัน โครงสร้างนั้นง่ายและง่ายต่อการผลิต วาล์วผีเสื้อที่มียางเรียงรายทั่วไปอยู่ในหมวดหมู่นี้ ข้อเสียคือแผ่นผีเสื้อและที่นั่งวาล์วอยู่ในสถานะของการอัดรีดและการขูดระยะทางความต้านทานมีขนาดใหญ่และการสึกหรอนั้นรวดเร็ว เพื่อที่จะเอาชนะการอัดขึ้นรูปและการขูดและให้แน่ใจว่าประสิทธิภาพการปิดผนึกที่นั่งวาล์วนั้นทำจากวัสดุที่ยืดหยุ่นเช่นยางหรือโพลีเทตราฟลูออโรเอทิลีน แต่ก็ถูก จำกัด ด้วยอุณหภูมิที่ใช้ นี่คือเหตุผลที่ผู้คนเชื่อว่าวาล์วผีเสื้อไม่ทนต่ออุณหภูมิสูง

2. วาล์วผีเสื้อแปลกประหลาดเดี่ยว

เพื่อที่จะแก้ปัญหาการอัดรีดของแผ่นผีเสื้อและที่นั่งวาล์วของวาล์วผีเสื้อศูนย์กลางได้มีการผลิตวาล์วผีเสื้อที่แปลกประหลาดเดี่ยว ลักษณะโครงสร้างของมันคือแกนก้านวาล์วเบี่ยงเบนจากกึ่งกลางของแผ่นผีเสื้อเพื่อให้ปลายด้านบนและล่างของแผ่นผีเสื้อไม่กลายเป็นแกนหมุนอีกต่อไปและปลายด้านบนและล่างของแผ่นผีเสื้อและที่นั่งวาล์วจะกระจายตัวและลดลง การอัดรีดมากเกินไป อย่างไรก็ตามเนื่องจากโครงสร้างที่ผิดปกติเพียงครั้งเดียวปรากฏการณ์การขูดระหว่างแผ่นผีเสื้อและที่นั่งวาล์วจะไม่หายไประหว่างกระบวนการเปิดและปิดทั้งหมดของวาล์วและช่วงการใช้งานนั้นคล้ายกับวาล์วผีเสื้อศูนย์กลางดังนั้นจึงไม่ได้ใช้กันอย่างแพร่หลาย

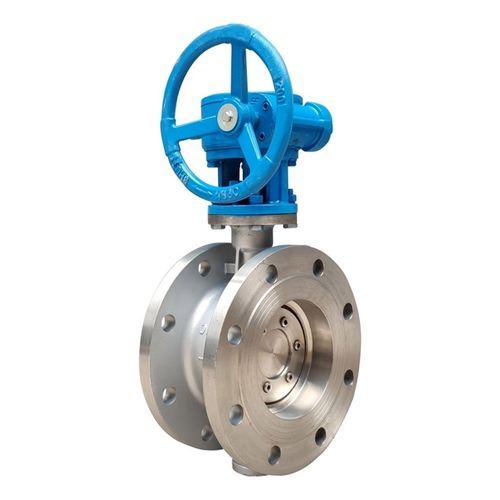

3. วาล์วผีเสื้อที่แปลกประหลาดสองครั้ง

ที่วาล์วผีเสื้อแปลก ๆซึ่งเป็นหนึ่งที่ใช้กันอย่างแพร่หลายมากที่สุดในปัจจุบันได้รับการปรับปรุงเพิ่มเติมบนพื้นฐานของวาล์วผีเสื้อที่แปลกประหลาดเดียว คุณลักษณะโครงสร้างของมันคือแกนก้านวาล์วเบี่ยงเบนไปจากศูนย์กลางของแผ่นผีเสื้อและกึ่งกลางของร่างกาย เอฟเฟกต์แปลก ๆ สองครั้งช่วยให้แผ่นผีเสื้อสามารถแยกออกจากที่นั่งวาล์วได้อย่างรวดเร็วหลังจากเปิดวาล์วกำจัดการอัดขึ้นรูปมากเกินไปที่ไม่จำเป็นและการขูดระหว่างแผ่นผีเสื้อและที่นั่งวาล์วลดความต้านทานการเปิดลดการสึกหรอ การลดลงอย่างมีนัยสำคัญในการขูดยังช่วยให้วาล์วผีเสื้อประหลาดสองตัวใช้ที่นั่งวาล์วโลหะซึ่งช่วยเพิ่มการใช้วาล์วผีเสื้อในสนามที่มีอุณหภูมิสูง อย่างไรก็ตามเนื่องจากหลักการผนึกของมันเป็นของโครงสร้างการปิดผนึกตำแหน่งนั่นคือพื้นผิวการปิดผนึกของแผ่นผีเสื้อและที่นั่งวาล์วอยู่ในแนวสัมผัสและการเสียรูปแบบยืดหยุ่นที่เกิดจากแผ่นผีเสื้อบีบที่นั่งวาล์วทำให้เกิดการปิดผนึก นี่คือเหตุผลที่ผู้คนเชื่อว่าวาล์วผีเสื้อไม่ทนต่อแรงดันสูงและมีการรั่วไหลอย่างมาก

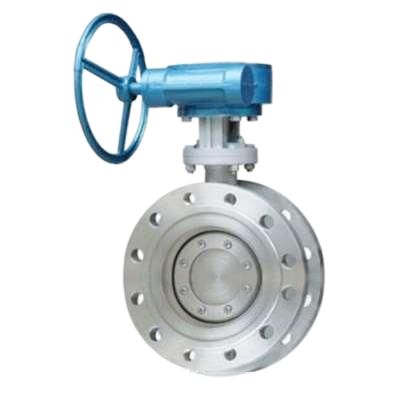

4. วาล์วผีเสื้อสาม ๆ

เพื่อให้ทนต่ออุณหภูมิสูงต้องใช้ซีลแข็ง แต่การรั่วไหลมีขนาดใหญ่ หากต้องการมีการรั่วไหลเป็นศูนย์ต้องใช้ซีลนุ่ม แต่ไม่สามารถทนได้กับอุณหภูมิสูง เพื่อที่จะเอาชนะความขัดแย้งของวาล์วผีเสื้อที่แปลกประหลาดวาล์วผีเสื้อผิดปกติเป็นครั้งที่สาม คุณลักษณะโครงสร้างของมันคือในขณะที่ตำแหน่งแกนของก้านวาล์ว double eccentric เป็นความผิดปกติแกนกรวยของพื้นผิวการปิดผนึกแผ่นผีเสื้อจะถูกเบี่ยงเบนไปยังแกนทรงกระบอกของร่างกาย กล่าวคือหลังจากความเยื้องศูนย์ครั้งที่สามส่วนการปิดผนึกของแผ่นผีเสื้อไม่ได้เป็นวงกลมจริงอีกต่อไป แต่เป็นวงรีและรูปร่างของพื้นผิวการปิดผนึกนั้นไม่สมมาตรด้านหนึ่งมีแนวโน้มที่จะอยู่ตรงกลางของร่างกายและอีกด้านหนึ่งขนานกับเส้นตรงกลางของร่างกาย

คุณลักษณะที่ใหญ่ที่สุดของความเยื้องศูนย์ครั้งที่สามนี้คือการเปลี่ยนแปลงโครงสร้างการปิดผนึกโดยพื้นฐาน มันไม่ได้เป็นซีลตำแหน่งอีกต่อไป แต่เป็นซีลแรงบิดนั่นคือมันไม่ได้ขึ้นอยู่กับการเสียรูปแบบยืดหยุ่นของที่นั่งวาล์ว แต่ต้องอาศัยแรงดันพื้นผิวสัมผัสของที่นั่งวาล์วอย่างสมบูรณ์เพื่อให้ได้เอฟเฟกต์การปิดผนึก ดังนั้นปัญหาของการรั่วไหลของศูนย์วาล์วโลหะได้รับการแก้ไขในการโฉบลงหนึ่งครั้งและเนื่องจากความดันพื้นผิวสัมผัสนั้นเป็นสัดส่วนกับความดันปานกลางความดันสูงและความต้านทานอุณหภูมิสูงจึงได้รับการแก้ไข
