การจำแนกประเภทของวาล์วประตูคืออะไร?

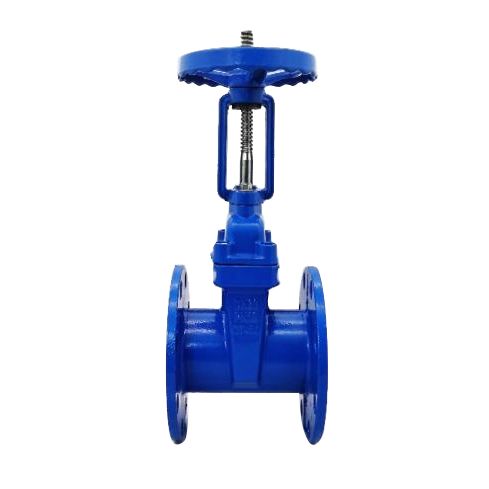

หากจำแนกตามวาล์วก้านวาล์วประตูสามารถแบ่งออกเป็นวาล์วประตูก้านที่เพิ่มขึ้นและวาล์วประตูก้านที่ซ่อนอยู่ ด้ายสี่เหลี่ยมคางหมูของก้านวาล์วของวาล์วก้านก้านที่เพิ่มขึ้นจะถูกวางไว้ด้านนอกตัววาล์วซึ่งอยู่ที่ส่วนบนของก้านวาล์ว ด้วยการหมุนน็อตก้านวาล์วก้านวาล์วจะผลักดันแผ่นดิสก์ประตูให้ขึ้นและลงตามแบบซิงโครนัสเพื่อตระหนักถึงการเปิดและปิดของวาล์ว เนื่องจากน็อตก้านวาล์วอยู่นอกโพรงร่างกายจึงเอื้อต่อการหล่อลื่นและสถานะการเปิดและการปิดนั้นใช้งานง่ายและชัดเจนดังนั้นจึงมีการใช้กันอย่างแพร่หลาย อย่างไรก็ตามในสภาพแวดล้อมที่รุนแรงเธรดที่สัมผัสของก้านวาล์วมีความไวต่อความเสียหายและการกัดกร่อนและแม้กระทั่งส่งผลกระทบต่อการทำงาน

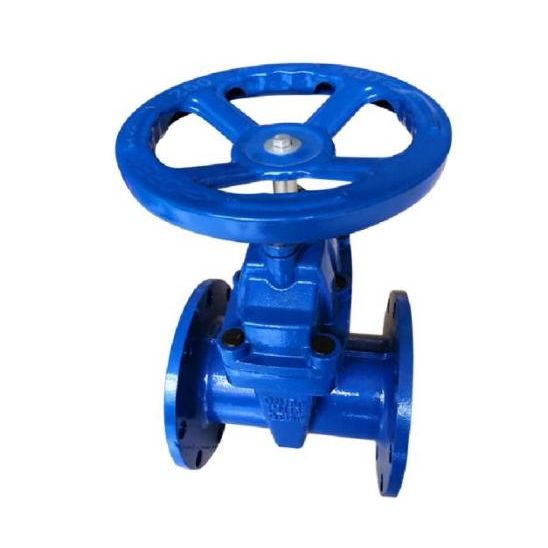

วาล์วประตูก้านที่ซ่อนอยู่เรียกอีกอย่างว่าวาล์วประตูก้านหมุน น็อตก้านวาล์วจะถูกวางไว้ในตัววาล์วสัมผัสโดยตรงกับสื่อและมักจะถูกจับบนแผ่นดิสก์ประตู น็อตก้านวาล์วขับดิสก์ประตูให้เลื่อนขึ้นและลงเพื่อให้การเปิดและปิดผ่านการหมุนของก้านวาล์ว โดยปกติจะมีด้ายสี่เหลี่ยมคางหมูที่ด้านล่างของก้านวาล์ว ผ่านด้ายที่ด้านล่างของวาล์วและร่องไกด์บนแผ่นดิสก์วาล์วการเคลื่อนที่แบบหมุนจะถูกแปลงเป็นการเคลื่อนไหวเชิงเส้นนั่นคือแรงบิดในการทำงานจะถูกแปลงเป็นแรงขับ เนื่องจากด้ายสี่เหลี่ยมคางหมูที่ใช้สำหรับการส่งสัญญาณอยู่ภายในตัววาล์วจึงมีความไวต่อการกัดกร่อนปานกลางและไม่สามารถหล่อลื่นได้ ระดับการเปิดไม่สามารถสังเกตได้โดยตรงและจำเป็นต้องใช้อุปกรณ์ตัวบ่งชี้

หากจำแนกตามโครงสร้างวาล์วประตูสามารถแบ่งออกเป็นสองประเภท: วาล์วประตูลิ่มและวาล์วประตูขนาน พื้นผิวการปิดผนึกของวาล์วประตูแบนนั้นขนานกับเส้นกึ่งกลางแนวตั้งดังนั้นพื้นผิวการปิดผนึกบนตัววาล์วและแผ่นประตูก็ขนานกัน ประเภทของวาล์วเกตที่พบมากที่สุดคือประเภทสองแผ่น เพื่อที่จะทำให้ร่างกายวาล์วและแผ่นประตูมีการสัมผัสอย่างใกล้ชิดระหว่างพื้นผิวการปิดผนึกทั้งสองเมื่อปิดลิ่มแรงขับสองด้านมักจะใช้ระหว่างแผ่นประตูทั้งสอง ส่วนใหญ่ใช้กับท่อความดันต่ำเช่นท่อเล็ก ๆ นอกจากนี้ยังมีวาล์วประตูแบบขนานที่มีประตูเดียว แต่หายาก

พื้นผิวการปิดผนึกของวาล์วประตูลิ่มอยู่ในมุมที่แน่นอนไปยังเส้นกึ่งกลางแนวตั้งและเป็นวาล์วประตูที่มีพื้นผิวการปิดผนึกรูปลิ่มสองพื้น ประตูของวาล์วประตูลิ่มมีอยู่ในประตูเดี่ยวและสองเท่า ข้อได้เปรียบของประเภทประตูคู่คือความต้องการความแม่นยำของมุมพื้นผิวการปิดผนึกต่ำการเปลี่ยนแปลงอุณหภูมิไม่ใช่เรื่องง่ายที่จะลิ่มประตูและการสึกหรอของพื้นผิวการปิดผนึกสามารถชดเชยได้โดยการเพิ่มปะเก็น ข้อเสียคือโครงสร้างมีความซับซ้อนและง่ายต่อการติดอยู่ในสื่อที่มีความหนืด ที่สำคัญกว่านั้นแผ่นประตูนั้นง่ายต่อการหล่นหลังจากแผ่นกั้นบนและล่างได้รับการสึกกร่อนเป็นเวลาหลายปี

นอกจากนี้ยังมีวิธีการจำแนกประเภทอื่น ๆ :

ตามมาตรฐานที่แตกต่างกัน: วาล์วเกตมาตรฐานแห่งชาติวาล์วเกตมาตรฐานอเมริกันวาล์วเกตมาตรฐานเยอรมันวาล์วเกตมาตรฐานญี่ปุ่น

ตามวิธีการเชื่อมต่อ: วาล์วประตูหน้าแปลนวาล์วเกตเชื่อมวาล์วเกตเกลียว (ยังแบ่งออกเป็นเธรดภายในและเธรดภายนอก)

ตามระดับความดัน: วาล์วประตูแรงดันสูงวาล์วประตูความดันต่ำ (ปานกลาง)

ตามวิธีการขับขี่: วาล์วประตูไฟฟ้าวาล์วประตูนิวเมติก, วาล์วเกตแมนนวล

ตามการจำแนกวัสดุ: วาล์วประตูสแตนเลส, วาล์วประตูเหล็กปลอม, วาล์วประตูเหล็กหล่อ, วาล์วประตูเหล็กคาร์บอน, วาล์วประตูเหล็กหล่อ, วาล์วประตูทองแดง
